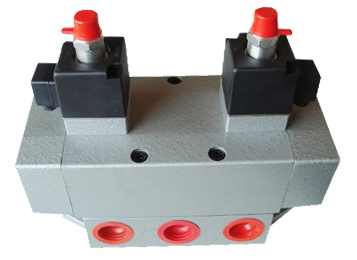

Q24DH系列换向阀


适用范围

二位四通滑阀是供气动装置中改变气流方向的基本元件。列如在机械传动机构中用来使汽缸作往复运作。

图形符号

单电控滑阀  双电控滑阀  单气控滑阀  双气控滑阀


定货须知

(1)订货时注明产品的型号和名称

(2)电源(交AC、直流DC)

(3)特殊要求具体注明

(4)订货数量,交货日期

(5)保用期一年


型号意义

表示主参数,即公称通经

表示滑阀

表示控制方式代号,D代表单电控,D2表示双电控(G表示单气控,G2表示双气控)

表示阀的工作通路及位置(24表示2位4通,34表示3位4通)

元件名称代号用“气”字的汉语拼音字头表示


技术参数

性能参数/双电控/单电控
Q24D2H-(6/8)
Q24D2H-(10/15)
Q24D2H-(6/8)
Q24D2H-(10/15)
工作压力(MPa)
0.2~0.8
气源介质温度(℃)
0~50
工作电压(V)
AC220、127、36、50Hz、DC36、24、12
环境温度(℃)
5~50
绝缘性能
历时1分钟耐压试验电压无击穿
开阀能力%
额定电压的85%
温升(≤℃)
80
换向时间≤(S)
0.1
泄漏量≤cm3/min
50
100
换向频率≥(Hz)
8
8
压力降≤(MPa)
0.015
0.015
公称使用流量(m3/h)
2.5     5
7   10
